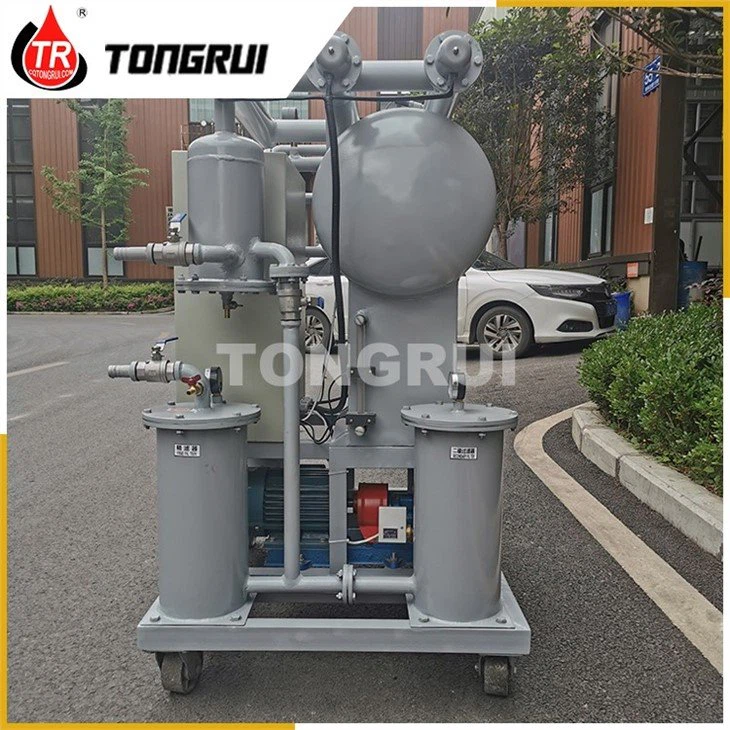

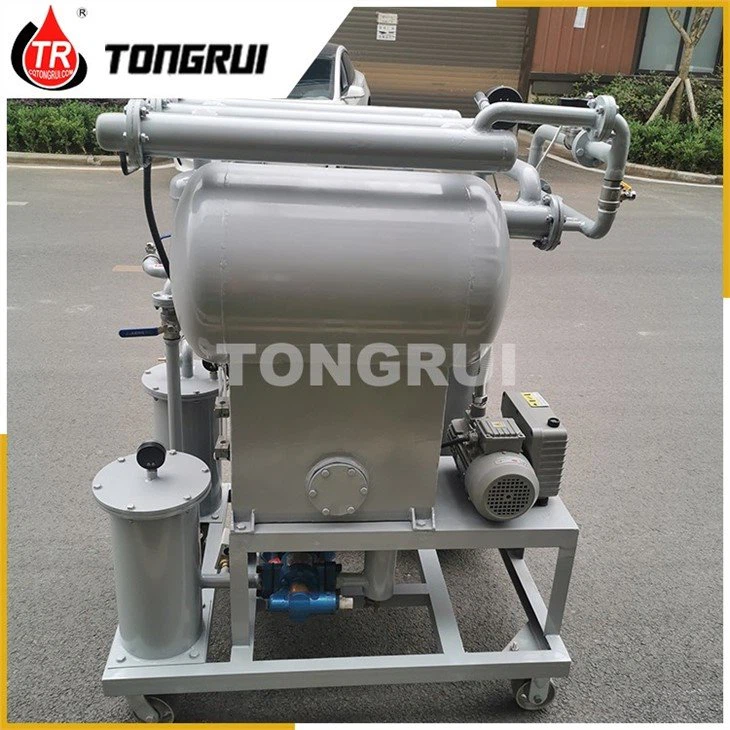

ٹرانسفارمر آئل فلٹریشن یونٹ

استعمال کا دائرہ

ZJB سیریز ٹرانسفارمر تیل فلٹریشن یونٹ بنیادی طور پر موصلیت کا تیل، ٹرانسفارمر تیل کی خصوصیات کو بہتر بنانے کے لئے استعمال کیا جاتا ہے. یہ موصلیت کا تیل، الیکٹرک آئل اور ٹرانسفارمر آئل سے ٹریس واٹر، گیس، نجاست وغیرہ کو مؤثر طریقے سے اور تیزی سے ہٹا سکتا ہے تاکہ ٹرانسفارمرز، سرکٹ بریکرز، میوچل انڈکٹرز، کیبل اور کیپسیٹرز کی کارکردگی کو بڑھایا جا سکے جن میں موصلیت کا نظام ہے۔

آن لائن کام کے نوٹس:

پہلی تیاری ہے:

1. ٹرانسفارمر آئل بھرنے کی رقم کے 5-6 فیصد کے ساتھ کوالیفائیڈ آئل تیار کریں اور اسے آئل فلٹر کے ساتھ لگائیں؛

2. ٹرانسفارمر کے نچلے حصے میں آئل ڈرین والو پورٹ کو آئل فلٹر کے آئل انلیٹ پائپ سے ملایا جانا چاہیے۔

3. ٹرانسفارمر آئل فلٹریشن یونٹ کو ویکیوم ٹینک کے آئل اسٹینڈرڈ پائپ کے 1/2 کے کوالیفائیڈ آئل سے لیس ہونا چاہیے (پریشر ریزسٹنس ویلیو 50KV سے زیادہ یا اس کے برابر)؛

4. ٹرانسفارمر کے آئل تکیے کا احاطہ کھولیں، آئل فلٹر کے آئل آؤٹ لیٹ پائپ کو آئل تکیے پر آئل لیول میں ڈالیں، اور پھر آئل تکیے کے کور کو صاف فلٹر پیپر یا فلم سے سیل کریں۔

5. کوالیفائیڈ آئل سے تیار کردہ آئل ڈرم میں آئل فلٹر کی آئل انلیٹ پائپ ڈالیں۔

6. ٹرانسفارمر کے نچلے حصے میں آئل ڈرین والو کو کھولیں، اور ٹرانسفارمر کا 3-5 فیصد تیل نکالیں (3-5 فیصد تیل بنیادی طور پر نجاست اور پانی ہے، جسے الگ سے منسلک اور خارج کیا جانا چاہئے)؛

7. مرحلہ 6 کے ساتھ ہی، آئل فلٹر کو ہائی ویکیوم میں بنایا جانا چاہیے (-0.09MPa سے کم نہیں)، اور ٹرانسفارمر کے تیل کے تکیے کے تیل کی سطح کو فوری طور پر بھرنا چاہیے۔

8. When the oil drain valve at the bottom of the transformer discharges 3 to 5 percent of the "waste oil", connect the oil inlet pipe of the oil filter to the oil drain valve;

9. اس وقت، ٹرانسفارمر تیل فلٹریشن یونٹ عام طور پر کام کر سکتا ہے.

تکنیکی وضاحتیں
